系統概述
鍋爐爐膛安全監控系統，簡稱FSSS(Furnace Safeguard Supervisory System)，是保證鍋爐安全運行的重要系統，它在鍋爐啟動，運行及停止的各個階段，連續地監測鍋爐的有關運行參數，根據防爆規程規定的安全條件，不斷地進行邏輯判斷和運算，通過相應聯鎖裝置使燃燒設備按照既定程序完成必要操作，避免爆炸性的空氣——燃料混合物在爐膛及煙道內積聚，并在出現危及鍋爐安全的工況時，迅速切斷進入爐膛的所有燃料，防止爐膛爆炸事故的發生。

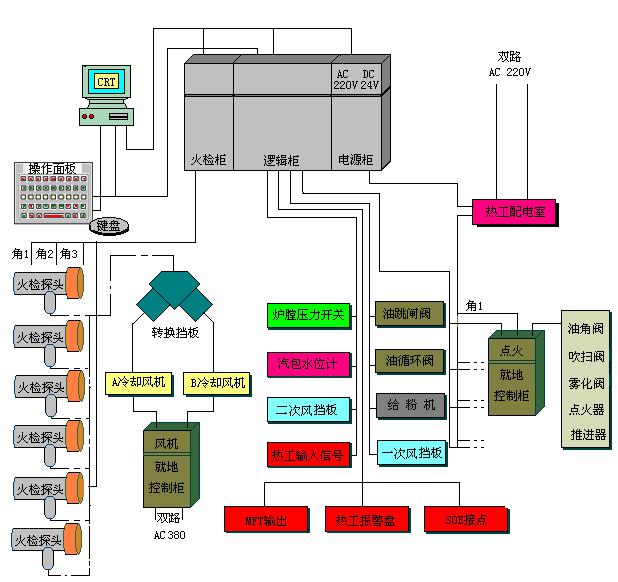

系統構成圖
l 系統主要控制邏輯
全爐膛吹掃
主燃料跳閘（MFT）
油系統泄漏試驗
油燃燒器管理
粉燃燒器管理
快速切負荷Fast Cut Back
減負荷Run Back
火焰檢測及滅火保護
報警及顯示
火焰冷卻風管理
上位機通訊
LCD顯示
l 系統配置
邏輯系統：可選用SIEMENS、SCHNEIDER、AB、OMRON等公司的PLC系統；
邏輯控制主機柜、電源柜、火檢柜、就地點火柜、爐膛壓力開關箱；
火焰檢測裝置：火焰檢測探頭、信號處理部分及專用電纜；
火焰冷卻風系統：冷卻風機、轉換擋板、入口濾網、風機就地柜、壓差開關；
燃油系統：燃油壓力開關、燃油壓差開關、燃油溫度開關、油母管跳閘閥、再循環閥等；
就地點火設備：油槍、點火****、高能點火裝置、氣動（電動）快切閥、氣動（電動）推進器；
爐壓開關：爐膛壓力高壓力開關、爐膛壓力低壓力開關、爐膛壓力高報警開關、爐膛壓力低報警開關；
LCD終端顯示系統：計算機、LCD顯示器、觸摸屏、通訊接口和電纜。
l 本系統執行標準：
① 《火力發電廠鍋爐爐膛安全監控系統技術規范書》 （C-RK-95-52）電力工業部電力規劃設計總院
② 《多燃燒器鍋爐爐膛防外爆/內爆標準》 （NFPA 8502）美國國家防火協會
隨著有關標準的不斷完善和更新，本系統將執行最新標準。
l 典型鍋爐系統配置
數 配置 量 設備 鍋爐 爐型 | 控制 系統 主機 PLC | 主 機 柜 (臺) | 輔 機 柜 (臺) | 火 檢 柜 (臺) | 操 作 盤 (塊) | 冷卻 風 系統 (套) | 可見光 火檢 裝置 (套) | 爐膛 壓力 開關 (只) | LCD 顯示 裝置 (套) |
通訊 接口 (套) | |
四
角
噴
燃 | 75T/H | 根據用 戶要求 和性能 參數選 型 | 1 | 1 | 4 | 8 | |||||
130T/H | 1 | 1 | 1 | 1 | 8 | 8 | |||||
220T/H | 1 | 1 | 1 | 1 | 12 | 8 | 1 | 1 | |||
410T/H | 1 | 1 | 1 | 1 | 1 | 20 | 8 | 1 | 1 | ||
470T/H | 1 | 2 | 1 | 1 | 1 | 20 | 8 | 1 | 1 | ||
670T/H | 1 | 2 | 1 | 1 | 1 | 24 | 8 | 1 | 1 | ||
1000T/H | 2 | 2 | 1 | 1 | 1 | 32 | 8 | 1 | 1 | ||
備注 | 1．對于對沖燃燒、W火焰、U型火焰鍋爐的系統配置，可根據燃燒器的布置方式確定各配套設備的數量。 2．表內的設備配置也可以根據用戶的要求另行設計 。 | ||||||||||

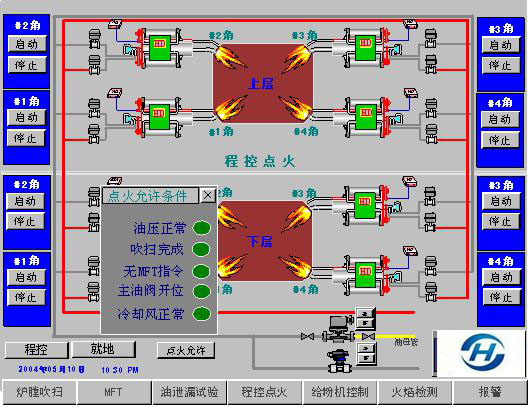

l FSSS畫面
